汽蚀的现象
泵在吸入真空度大于允许吸入真空度时，发生汽蚀现象。主要发生在叶轮外缘叶片及盖板，涡壳或导轮处，叶轮局部表面出现斑痕和裂纹甚至成海绵状损坏。
汽蚀的危害
- 噪声和振动
水泵发生汽蚀过程中，从水泵吸入口到出水口，大量的汽泡将不断地产生、发展、凝结、破裂所带来的反复不断高速的冲击和极大的脉动力，会伴随着会引起严重的噪声和剧烈的振动。
- 对水泵材料产生破坏
腐蚀原因有两个：一由于大量汽泡不断地产生、破裂带来高速冲击，形成极大脉动冲击力，反复不断作用在水泵流道表面，金属材料常常由于经受不起这种严峻考验而产生机械剥蚀；二是由于汽化时放出热量，并有温差电池作用产生水解，产生的氧气使金属氧化，发生化学腐蚀。
- 水力性能大幅下降
水泵发生汽蚀时由于大量汽泡堵塞流道的过流截面而使流量下降（流道越小越严重），同时改变了水流速度和方向，降低了流体从叶轮叶片所获能量，大大减小了水泵的扬程。
汽蚀的解决
我公司的专利技术高温水输送泵防汽蚀成套装置，历经近二十年的不断改进及优化，是专门针对高温水输送过程中水泵的汽蚀问题而设计发明，通过喷射增压的原理给水泵吸入口增加附加压头，以彻底解决水泵输送高温水时的汽蚀问题。
原理如下：
1）普通水泵输送不同温度水时的吸上高度和附加压头：
普通水泵输送水温以75℃为限，低于75℃时，水泵可以从低于水泵吸入口轴线以下抽水，高于75℃时，水泵必须以水泵吸入口轴线为基准，附加一定的灌注压头。否则，水在进入水泵由于压力降低会发生汽蚀，危害极大。
2）冷凝水属于高温饱和水，采用普通水泵输送时，必须附加较高的灌注压头。该灌注压头可以通过位差或增压方法解决。
3）公司经过多年理论和实践研究，独创喷射增压技术，通过给叶轮耐高温的水泵配置自动增压装置，解决离心泵在泵送高温饱和冷凝水时的汽蚀问题，保证了水泵输送高温饱和冷凝水时的无汽蚀发生。

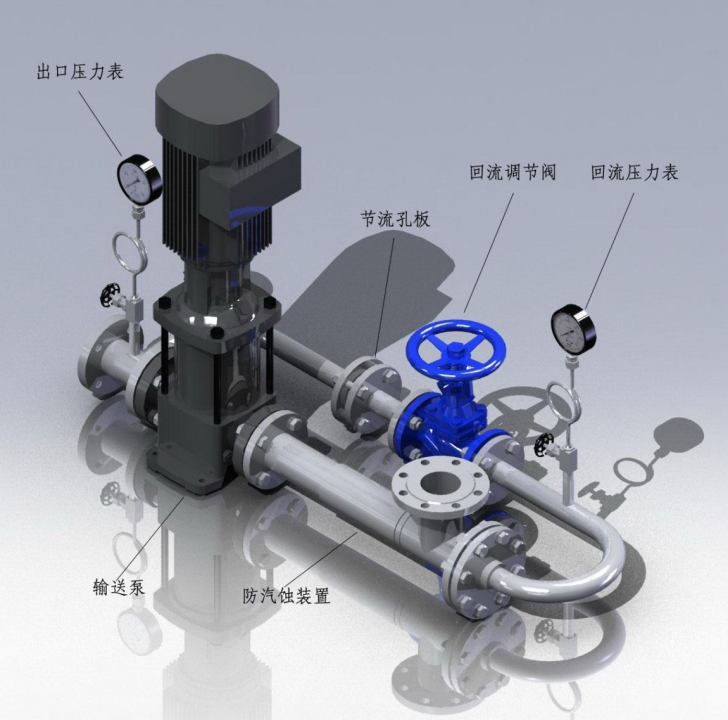

高温水输送水泵防汽蚀装配图
4）高温凝结水防汽蚀成套装置包括防汽蚀装置、水泵、自力式压力调节装置（简称自力阀）、引射流量调节装置（节流孔板和回流调节阀）、压力表等。
5）防汽蚀装置结构包括喷嘴、混合室、喉部、喉管、扩压段等。
6）防汽蚀装置利用喷射器（文丘里喷射式热泵原理）的物理增压原理，将水泵出水的一部分作为引射水流，进入防汽蚀装置喷嘴并以较高速度喷出，在混合室形成较低压力，吸入高温凝结水并混合，然后通过喉部喉管进入扩压段，水流速度降低，压力提升至高于水泵的汽蚀压头，压力提升后的高温凝结水经水泵提压泵出。
7）自力阀控制水泵出口压力维持在设定值运行（确保水泵运行在最佳工况），同时保证水泵出口输出的引射流具有足够的动力。
8）防汽蚀原理关键作用：
a.引射水流通过喷嘴高速喷出形成低压确保凝结水顺利被吸入。
b.混合水流经过喉部、喉管、扩压段增压确保水泵入口正压头（3～5mH2O）。
c.自力阀定压输出确保水泵最佳工况运行，同时保证引射流足够的动力。
9）水泵防汽蚀装置一体化设计，保证了所配水泵叶轮、轴承在其耐温条件下的无汽蚀输送，使普通水泵正常输送水温提高到180℃以上。
